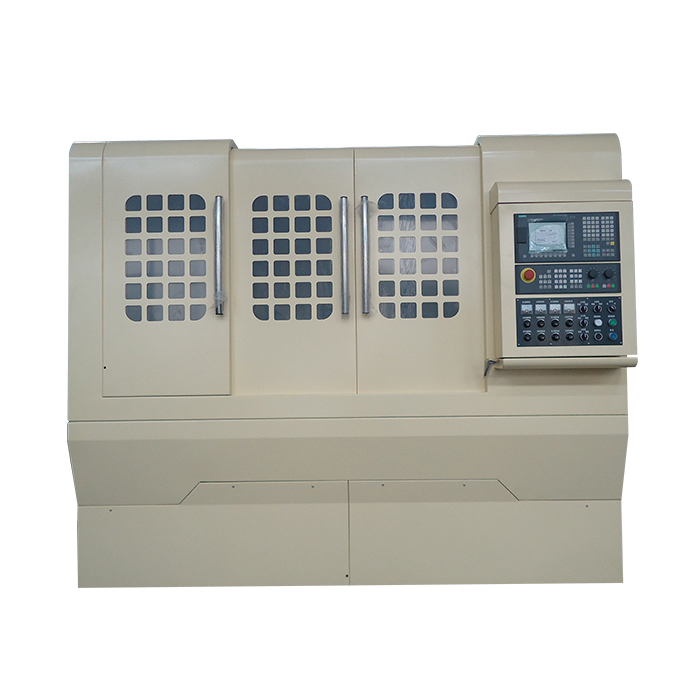

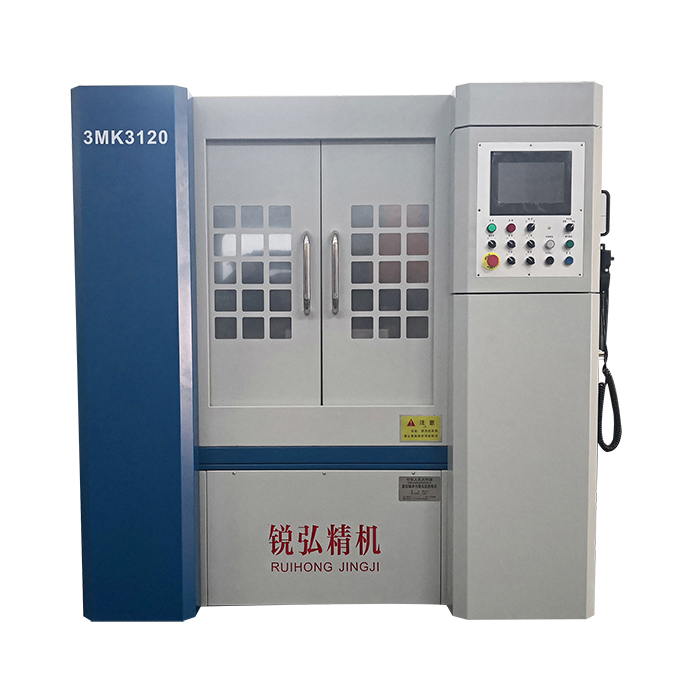

軸承超精機傳動係統與主軸介紹

一、傳動係統

兩組工件主軸結構尺寸相同。兩隻電機置於床身內部，分別通過多楔帶驅動兩隻工件主軸。兩隻振蕩主軸結構尺寸相同。兩振動電機並排置於振蕩架頂部，分別通過多楔帶驅動兩組振蕩軸旋轉，振動軸端部安裝有偏心塊，通過連杆分別帶動兩振蕩主軸形成振蕩。振蕩架移動，工件端麵壓緊，上下料機構推料動作均為油缸驅動，其餘動作由氣缸驅動。
二、工件主軸
軸件主軸為套筒式結構，前後分別采用角接觸球軸承，軸承背對背安裝，軸承采用油霧潤滑，兩端迷宮式密封。主軸使用彈簧對軸承軸向提供預加負荷，使兩對軸承頂緊。主軸前端有定位基麵，通過軸心長螺杆聯接端麵支承，主軸後端安裝皮帶輪，電機通過多楔帶驅動主軸回轉。主軸後端蓋安裝調節螺釘用以微調套筒主軸軸向位置，也可以用下滑板的螺釘進行微調。
裝好端麵支承後端麵跳動應小於0.003mm
機床左右工位使用2套工件主軸，結構尺寸完全相同。
如何鑒別主軸的好壞呢？
1、用手旋轉主軸是否靈活；
2、聽轉動時聲音的大小
3、用千分表測試主軸的端麵跳動和軸向跳動，應小於0.003mm
4、用手感覺主軸的振動程度

5、用螺絲刀或者其他棒物聽軸承的聲音；

三、振蕩主軸
振蕩主軸結構與工件主軸相仿，主軸前端有定位基準麵，安裝油石夾，主軸後端安裝擺杆，振蕩機構通過連杆帶動振蕩主軸作回轉擺動，形成振蕩。鑒別方法與工件主軸類似，不再重複。
四、外圈壓緊機構
機床有兩套完全相同的端麵壓緊機構，分別置於兩車頭右側，由導軌定位後，用4隻螺釘固定在床身上麵，鬆開螺釘後，轉動後部調節螺釘，端麵壓緊機構可沿定位導軌麵左右移動，以調整其正確位置。
壓輪座用螺釘固定在壓臂上，鬆開螺釘可調節其相對位置。壓臂與壓緊軸用軸承連接。
調試時，把工件放入調整好的端方麵支承以及外圈支承上，手動壓輪壓緊，慢慢嚐試工件轉動，小心用手觸及壓輪，壓輪應該是不穩運轉，如發生跳料，則應檢查及調整以下幾點：
1、壓輪軸承是否已經損壞
2、壓輪是否到位
3、 端麵支承的端麵跳動是否超差

4、 壓緊油缸壓力是否合適

五、內圈壓緊機構
油缸通過聯接板帶動壓緊軸運動，使壓軸緊或鬆開工件。壓緊軸由保持銅套導向，壓緊軸左端安裝定心軸，在壓輪壓緊工件端麵同時，定心軸插入工件孔中，壓輪鬆開，定心軸從工件孔中退出。
調試時，把工件放入裝配好的定心軸上，手動讓壓輪壓緊，慢慢嚐試工件轉動，小心用手觸及壓輪，壓輪應該是平穩運轉，如發生抖動，則應檢查及調整以下幾點：
1、壓輪軸承是否已經損壞
2、壓輪漲緊螺絲是否擰緊
3.、端麵支承的端麵跳動是否超差
4、壓緊油缸壓力是否合適
5、考慮定心軸的精度是否超差
